| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Hülse: Messing gedreht Feder: 4-Lamellen-Clip, Beryllium-Kupfer |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 10mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVRMS |
| Nennspannung | 100VRMS / 150VDC |
| Nennstrom | 3A |
| Temperaturbereich | -55°C ... +125°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Contacts* | Type* | Sleeve Plating | Clip Plating* | Clip (Optional)* |
|---|---|---|---|---|---|
| 257 | 72 | 4 | 50 | 00 | 6 |
|
01-50 Einreihig 02-100 Zweireihig |

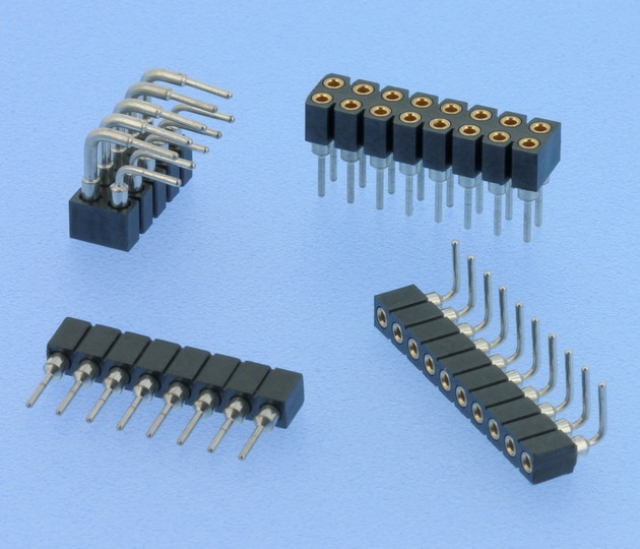

1 Einreihig, gerade 2 Zweireihig, gerade 3 Einreihig, gewinkelt 4 Zweireihig, gewinkelt |
50 Hülse verzinnt |
00 Feder vergoldet 10 Feder 0,25µm Gold (Option) 30 Feder 0,75µm Gold 50 Verzinnt |
6 6-Lamellen-Clip |
