| Gehäuse/Abdeckung/Hebel | Thermoplast, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Hülse: Messing gedreht Feder: 4-Lamellen-Clip, Beryllium-Kupfer |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 10mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVRMS |
| Nennspannung | 100VRMS / 150VDC |
| Nennstrom | 1A |
| Temperaturbereich | -55°C ... +125°C |
| Verarbeitung | Wellenlötverfahren |
| Series | Contacts | DIP Spacing | Sleeve Plating | Clip Plating |
|---|---|---|---|---|
| 169C | 14 | 3 | 50 | 00 |
|

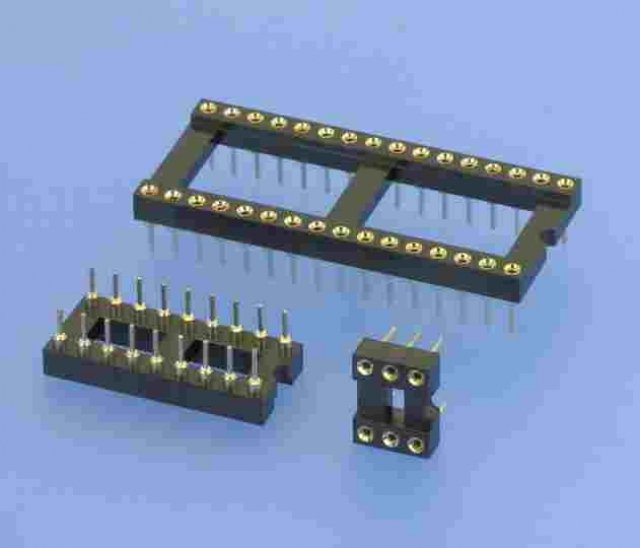

169C IC-Fassung |
06-24/28 =====> 20-24/28/32 ===> 24/28/32/36/40 50/52/64 =====> |
3 7,62mm 4 10,16mm
6 15,24mm 9 22,86mm |
50 Verzinnt (Standard) |
00 Vergoldet |
