| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 0,635mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVDC |
| Nennspannung | 250VAC |
| Nennstrom | 3A |
| Temperaturbereich | -40°C ... +125°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Dimensions | Contacts | Plating |
|---|---|---|---|
| 921 | 10 | 010 | 00 |
|

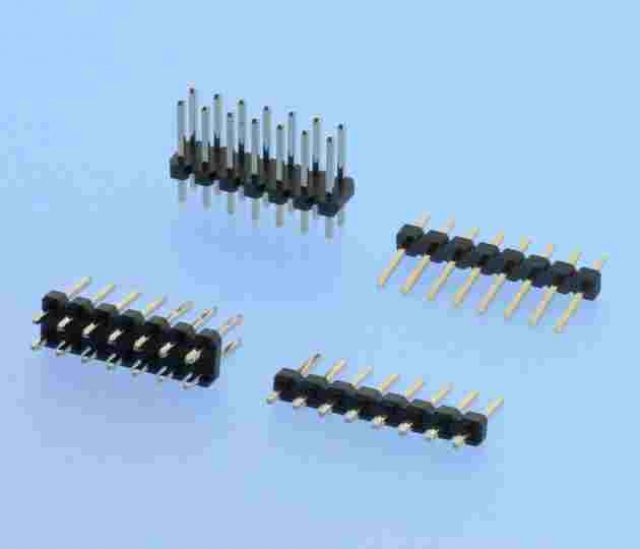

Gestanzte/geprägte Kontakte 921 Einreihig 922 Zweireihig |
10 A=10,20 B=6,20 C=2,50mm 11 A=10,80 B=6,80 C=2,50mm 12 A=11,30 B=6,50 C=3,30mm 13 A=12,60 B=7,80 C=3,30mm 14 A=13,90 B=9,10 C=3,30mm 15 A=14,70 B=9,90 C=3,30mm 16 A=17,70 B=12,90 C=3,30mm 17 A=19,80 B=15,00 C=3,30mm 18 A=21,60 B=16,80 C=3,30mm 19 A=22,80 B=18,00 C=3,30mm 20 A=24,90 B=20,10 C=3,30mm Max. Stiftlänge: 72,5mm |
001-040 Einreihig 004-080 Zweireihig |
00 Vergoldet 50 Verzinnt 60 Sel. Au/Sn |
