| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 10mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVRMS |
| Nennspannung | 100VRMS / 150VDC |
| Nennstrom | 1A |
| Temperaturbereich | -55°C ... +125°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Contacts | DIP-Spacing | Terminals | Plating |
|---|---|---|---|---|
| 178 | 24 | 4 | 10 | 00 |
|

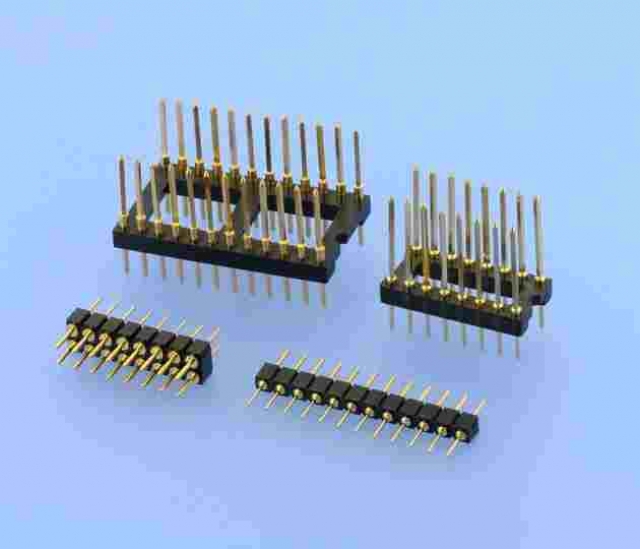

178 IC-Fassungen |
06-24 28 ====> 20-24 28 32 ===> 10 24 28 32 36 40 42 48 50 52 ===> 50 52 64 =====> |
3 7,62mm 4 10,16mm
6 15,24mm 9 22,86mm |
10 L=3,90 Ø0,45mm 20 L=9,40 Sq0,635mm WireWrap 30 L=12,95 Sq0,635mm WireWrap |
00 10 30 50 (siehe unten) |
| Series | Contacts | Rows | Terminals | Plating |
|---|---|---|---|---|
| 191 | 16 | 2 | 10 | 00 |
|
191 IC-Leisten |
01-64 Einreihig 02-64 Zweireihig |
1 Einreihig 2 Zweireihig |
10 L=3,90 Ø0,45mm 20 L=9,40 Sq0,635mm WireWrap 30 L=12,95 Sq0,635mm WireWrap |
00 Vergoldet 10 Vergoldet 0,25µm (Option) 30 Vergoldet 0,75µm 50 Verzinnt |
