| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 1,14mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 500VAC |
| Nennstrom | 7,9A |
| Temperaturbereich | -40°C ... +105°C |
| Verarbeitung | Reflow-Lötverfahren |
| Series | Type | Contacts | Rows | Layout | Plating | Packaging |
|---|---|---|---|---|---|---|
| 9850 | 10 | 05 | 1 | 1 | 50 | ST |
|

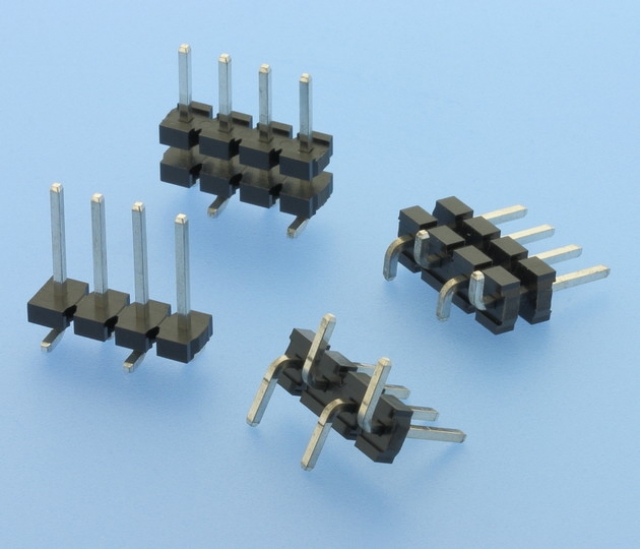

9850 Single Body 9860 Dual Body |
10 B=10,72 C=8,64mm (9850) 20 B=12,24 C=8,38mm (9850) 30 B=5,64 C=8,64 D=10,16mm (9860) |
02-20 |
1 Layout B1 2 Layout B2 |
50 Verzinnt |
ST In Stangen PPST In Stangen mit Pick&Place-Pads PPTR (Option) Tape & Reel mit P&P-Pads |
