| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 0,46mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 500MΩ |
| Spannungsfestigkeit | 500VAC |
| Nennspannung | 250VAC |
| Nennstrom | 1A |
| Temperaturbereich | -40°C ... +105°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Contacts | Dimensions | Plating |
|---|---|---|---|
| 703 | 026 | 60 | 50 |
|

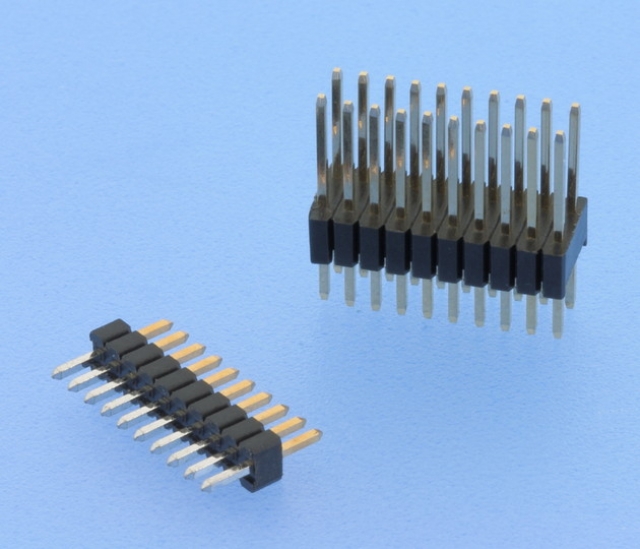

702 Einreihig 703 Zweireihig |
002-050 Einreihig 004-100 Zweireihig |
Einreihig 10 B=2,80 C=2,60 H=1,70mm 20 B=6,00 C=3,00 H=1,70mm 30 B=2,80 C=2,60 H=2,54mm 40 B=6,00 C=3,00 H=2,54mm Zweireihig 50 B=2,80 C=2,60 H=2,54mm 60 B=6,00 C=3,00 H=2,54mm |
00 Vergoldet 50 Verzinnt 60 Sel. Au/Sn |
