| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 0,635mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVDC |
| Nennstrom | 3A |
| Temperaturbereich | -40°C ... +125°C |
| Verarbeitung | Reflow-Lötverfahren |
| Series | Dimensions | Contacts | Plating | Layout | Loc. Pegs | Packaging |
|---|---|---|---|---|---|---|
| 9533 | 14 | 08 | 50 | 2 | 00 | PPST |
|

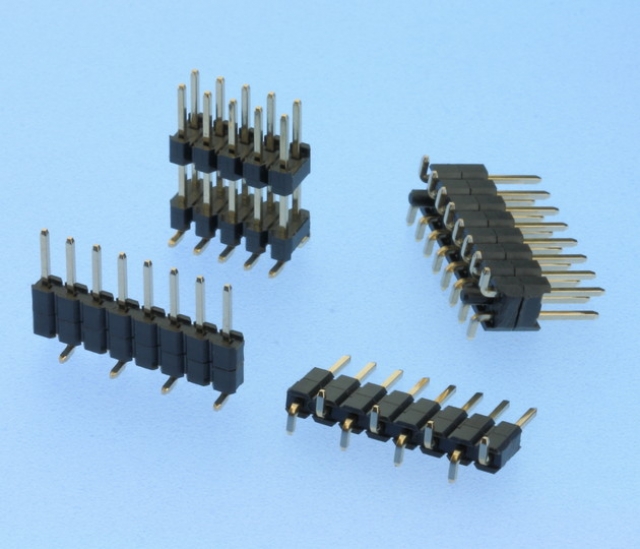

Gestanzte/geprägte Kontakte 9533 Einreihig 9133 Zweireihig |
14 B=5,7 D=6,3mm 15 B=5,7 D=7,1mm 16 B=5,7 D=10,1mm 99 Kundenspezifisch |
03-40 Einreihig 04-80 Zweireihig |
00 Vergoldet 50 Verzinnt 60 Sel. Au/Sn |
0 (Nur Serie 9133) 1 Layout B1 (9533) 2 Layout B2 (9533) |
00 Ohne Pos.hilfen 10 Mit Pos.hilfen (9133) |
ST In Stangen ohne Pick&Place-Pads PPST In Stangen mit P&P-Pads PPTR (Option) Tape & Reel mit P&P-Pads |
