| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 0,50mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVDC |
| Nennspannung | 250VAC |
| Nennstrom | 1A |
| Temperaturbereich | -40°C ... +125°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Type | Contacts | Plating |
|---|---|---|---|
| 314 | 011 | 040 | 60 |
|

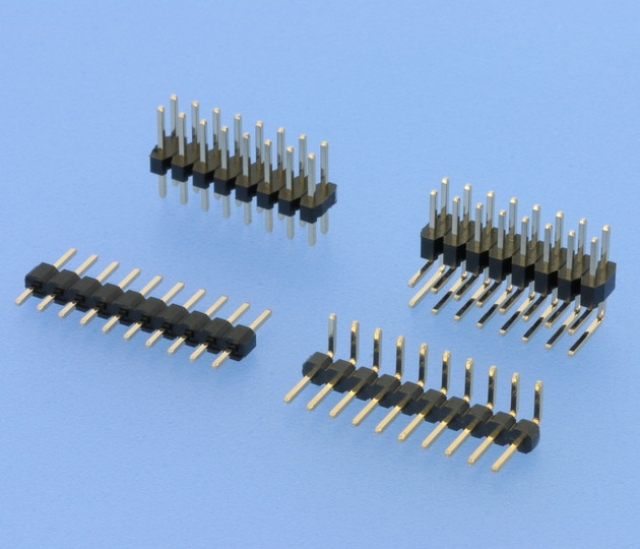

314 Gestanzte/geprägte Kontakte |
010/020 Gerade H=2,00 B=3,90mm 100/200 Gerade H=1,50 B=4,40mm 011/021 Gewinkelt H=2,00 B=3,90mm 110/210 Gewinkelt H=1,50 B=4,40mm |
001-040 Einreihig 002-080 Zweireihig |
00 Vergoldet 50 Verzinnt 60 Sel. Au/Sn |
