| Isolierkörper | Thermoplast, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 0,635mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVDC |
| Nennspannung | 250VAC |
| Nennstrom | 3A |
| Temperaturbereich | -40°C ... +105°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Dimensions | Contacts | Plating |
|---|---|---|---|
| 944C | 10 | 012 | 610 |
|

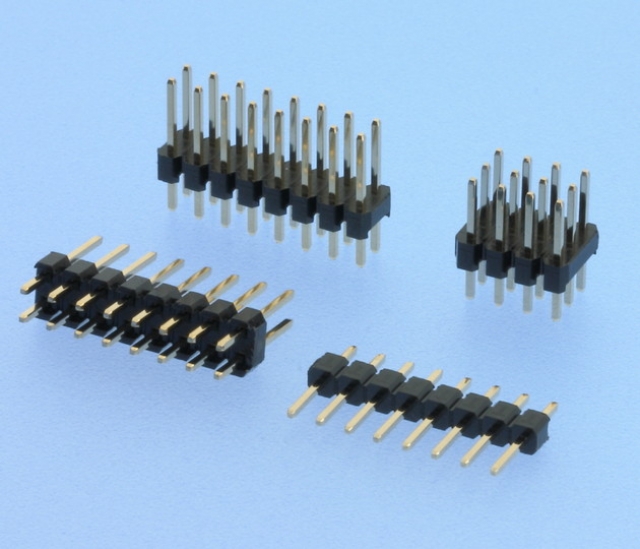

Gestanzte/geprägte Kontakte 943C Einreihig 944C Zweireihig 945C Dreireihig |
10 A=10,20 B=5,20 C=2,50mm 11 A=10,80 B=5,80 C=2,50mm 12 A=11,30 B=5,50 C=3,30mm 13 A=12,60 B=6,80 C=3,30mm 14 A=13,90 B=8,10 C=3,30mm 15 A=14,70 B=8,90 C=3,30mm 16 A=17,70 B=11,90 C=3,30mm 17 A=19,80 B=14,00 C=3,30mm 18 A=21,60 B=15,80 C=3,30mm 19 A=22,80 B=17,00 C=3,30mm 20 A=24,90 B=19,10 C=3,30mm Max. Stiftlänge: 72,5mm |
001-040 Einreihig 004-080 Zweireihig 009-120 Dreireihig |
610 Sel. Au 0,25µm / Sn |
