| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 0,635mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVDC |
| Nennspannung | 250VAC |
| Nennstrom | 3A |
| Temperaturbereich | -55°C ... +125°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Dimensions | Contacts | Plating |
|---|---|---|---|
| 146 | 12 | 010 | 00 |
|

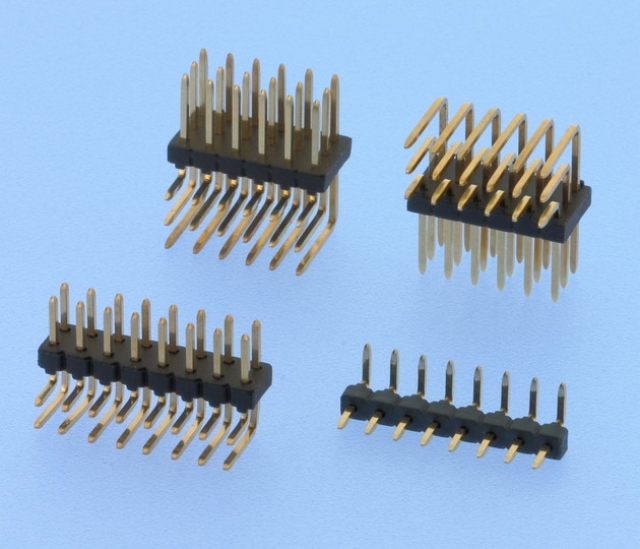

Thermisch gerissene Kontakte 146 Einreihig 147 Zweireihig 148 Dreireihig |
12 B=3,50 C=3,30mm 13 B=4,80 C=3,30mm 14 B=6,10 C=3,30mm 15 B=6,90 C=3,30mm 16 B=9,90 C=3,30mm 17 B=12,00 C=3,30mm 18 B=13,80 C=3,30mm 19 B=15,00 C=3,30mm 20 B=17,10 C=3,30mm |
001-050 Einreihig 004-100 Zweireihig 009-120 Dreireihig |
00 Vergoldet 10 0,25µm Gold 30 0,75µm Gold 50 Verzinnt Weitere Veredelungsoptionen auf Anfrage. |
