| Gehäuse | Messing, verzinnt |
|---|---|
| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
| Kontaktmaterial | Kupferlegierung |
| Kontaktoberfläche | Gold über Nickel (siehe Optionen unten) |
| Oberfläche Lötanschluss | Zinn über Nickel |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 30mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 500VAC |
| Nennspannung | 30VRMS |
| Nennstrom | 1,5A bei 25°C |
| Temperaturbereich | -55°C ... +85°C |
| Verarbeitung | Wellenlötverfahren |

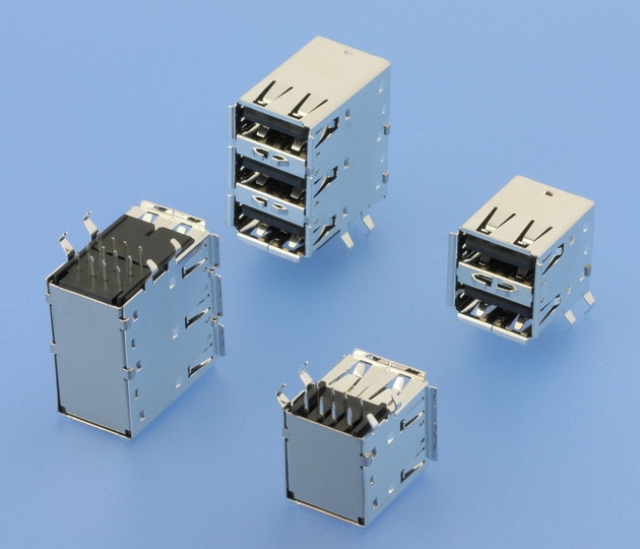

| Series | Type | Model | Colour | Plating |
|---|---|---|---|---|
| 824 | 1 | 4 | 10 | 80 |
|
1 Type A (female) |
4 Gewinkelt, 2-fach horizontal 7 Gerade, 2-fach horizontal |
10 Schwarz 30 Weiß |
60 Sel. Au/Sn 80 Sel. Au 0,75µm/Sn (USB 2.0) |
| Series | Type | Model | Colour | Plating |
|---|---|---|---|---|
| 824 | 1 | 5 | 30 | 80 |
|
1 Type A (female) |
5 Gewinkelt, 3-fach horizontal 6 Gewinkelt, 4-fach horizontal |
10 Schwarz 30 Weiß |
60 Sel. Au/Sn 80 Sel. Au 0,75µm/Sn (USB 2.0) |
